J11W不銹鋼內螺紋截止閥產品概述：
J11W 不銹鋼內螺紋截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
J11W不銹鋼內螺紋截止閥--特點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
J11W不銹鋼內螺紋截止閥結構形式
J11W 不銹鋼內螺紋截止閥的結構形式有直通式、直流式和直角式。直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
J11W不銹鋼內螺紋截止閥主要性能規范
| 型號 | 公稱壓力 | 試驗壓力PS（Mpa） | 工作壓力PN(Mpa) | 工作溫度 (℃) |
適用介質 | |
| 殼體 | 密封 | |||||
| J11W-16 J11W-16K |
1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油類 Oil |
| J11W-16P | 硝酸類腐蝕性介質 | |||||
| J11W-16R | ≤350 | 醋酸類腐蝕性介質 | ||||
| J11W-16Ni | 堿液、鹽水、海水等 | |||||

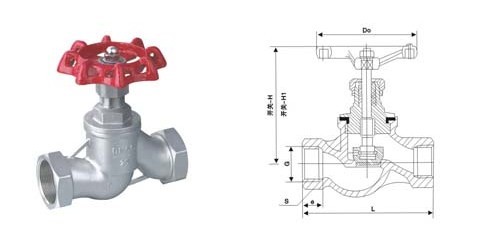

主要外形尺寸和連接尺寸
| 公稱通徑 DN(mm) |
管螺紋 | 尺 寸 (mm) | |||||
| L | D1 | S | H | H1 | D0 | ||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
| 32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
| 40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
| 65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
